四川控制電纜銷售
產品價格：電議

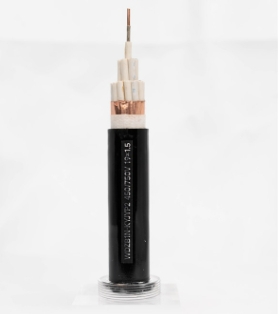

產品型號：KVVP
聯系人：楊先生
電 話：028-83101028
郵 箱：166867820@qq.com
Q Q：166867820
一、定義與用途
控制電纜（Control Cable）是一種專為傳輸控制信號（如開關量、模擬量）設計的絕緣電纜，適用于工礦企業、能源交通部門、電力系統及自動化設備等場景，用于連接電氣設備的控制系統與執行器（如繼電器、接觸器），實現設備的遠程控制、監測和保護功能。其額定電壓通常為450/750V，長期工作溫度可達70℃或95℃，執行標準為GB/T 9330-2008。
二、核心結構與材料
導體：多為銅芯，標稱截面積0.75～10mm2，芯數范圍2～61芯。
絕緣層：常用材料包括聚氯乙烯（PVC）、交聯聚乙烯（XLPE）或氟塑料，耐溫等級分別為70℃、90℃及更高。
屏蔽層：部分型號（如KVVP、KYJVP）配備銅絲編織或銅帶屏蔽，用于抑制電磁干擾。
護套：聚氯乙烯（PVC）或聚乙烯（PE），部分阻燃型號采用低煙無鹵材料。
三、技術參數
| 參數 | 標準值 |
|---|---|
| 直流電阻 | 20℃時，0.4mm銅線≤148Ω/km，0.5mm銅線≤95Ω/km |
| 絕緣電氣強度 | 導體間1min耐受1kV不擊穿，導體與屏蔽間耐受3kV不擊穿 |
| 絕緣電阻 | 每根芯線≥10000MΩ·km（普通控制電纜），HYAT電纜≥3000MΩ·km |
| 工作電容 | 平均值52±2nF/km |
| 遠端串音防衛度 | 150kHz時≥69dB/km |
| 彎曲半徑 | 無鎧裝電纜≥6倍外徑，鎧裝或屏蔽電纜≥12倍外徑 |
| 敷設溫度 | 不低于0℃ |
四、分類與型號
按絕緣材料分類
PVC絕緣（如KVV）：成本低，耐溫70℃，適用于常規環境。
XLPE絕緣（如KYJV）：耐溫90℃，抗老化性能優，適合高溫場景。
氟塑料絕緣（如KFF）：耐高溫（長期200℃，短期1000℃），用于消防系統。
按結構分類
型號 結構特點 適用場景 KVV 聚氯乙烯絕緣/護套 室內固定敷設 KVVP 聚氯乙烯絕緣/銅絲屏蔽 電磁干擾強的工業環境 KYJV 交聯聚乙烯絕緣/聚氯乙烯護套 高溫或潮濕環境 KYJVR 交聯聚乙烯絕緣/屏蔽軟電纜 頻繁移動的機器人或自動化設備
五、與電力電纜的區別
| 對比項 | 控制電纜 | 電力電纜 |
|---|---|---|
| 額定電壓 | ≤450/750V | ≥0.6/1kV |
| 導體截面 | ≤10mm2 | ≥10mm2（最大可達2500mm2） |
| 芯數 | 2～61芯 | ≤5芯 |
| 絕緣厚度 | 較薄 | 較厚 |
| 屏蔽需求 | 常配備屏蔽層 | 通常無需屏蔽 |
| 應用場景 | 信號傳輸、控制回路 | 主干線電力傳輸 |
六、選型注意事項
環境適應性
高溫環境：選擇XLPE或氟塑料絕緣電纜（如KYJV）。
強電磁干擾：優先帶屏蔽層的型號（如KVVP）。
腐蝕性氣體：采用氟塑料護套或硅橡膠絕緣。
安裝規范
彎曲半徑：避免過度彎折，遵循電纜外徑的6～12倍要求。
接地設計：屏蔽層單點接地，鎧裝層可兩點接地。
間距管理：與動力電纜分層敷設或保持≥30cm間距。
標識與維護
線芯編號清晰，便于故障排查。
定期檢測絕緣電阻及局部放電，預防老化。
七、典型應用場景
工業自動化：PLC系統、數控機床信號傳輸。
電力系統：變電站保護回路、繼電器控制。
建筑智能化：消防報警、樓宇自控監測。
軌道交通：信號控制、牽引設備通信。
