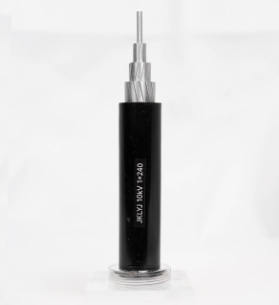

產品型號：鋼芯鋁絞線（JKLGYJ）
聯系人：楊先生
電 話：028-83101028
郵 箱：166867820@qq.com
Q Q：166867820
一、定義與結構
架空電纜（全稱架空絕緣電纜）是裝有絕緣層和保護外皮的架空導線，采用類似交聯電纜的生產工藝制造，介于架空導線和地下電纜之間的新型輸電方式。其核心特點為單芯結構，按導體和支撐方式分為多種類型，如硬鋁線、硬拉銅線、鋁合金線、鋼芯支撐結構等。
二、分類與型號
1. 按導體材料分類
銅芯（JKYJ、JKV）：導電性強，適用于變壓器引下線或高壓場景。
鋁芯（JKLV、JKLYJ）：重量輕、成本低，廣泛用于低壓配電線路。
鋁合金芯（JKLHYJ）：抗拉強度高，適合大跨距架設。
鋼芯鋁絞線（JKLGYJ）：耐張力強，用于山區或跨越河流等復雜地形。
2. 按結構分類
| 類型 | 特點 | 適用場景 |
|---|---|---|
| 硬鋁線結構 | 重量輕、拉力適中，安裝便捷，成本低 | 城市電網改造、新建工程 |
| 硬拉銅線結構 | 抗外力能力強，桿塔折斷時仍可通電 | 高負荷區域 |
| 鋼芯或鋁合金芯支撐結構 | 跨距大（如100米），弧垂小，支撐線可作避雷線 | 35kV高壓系統、山區 |
| 自承式三芯絞合結構 | 無需額外支撐，但接頭多，需終端頭處理 | 中等跨距線路 |
三、核心特點
供電可靠性高
短路故障率比裸導線低4-6倍，絕緣層減少樹枝、雜物引發的閃絡故障。
安全性強
人體接觸絕緣表面感應電流低于致死標準（10kV時<0.1mA）。
安裝與維護便捷
可沿墻或樹干架設，無需寬闊走廊，故障檢修頻率低。
經濟性合理
綜合成本低于地下電纜，適合郊區、林區等環境。
四、技術參數
| 參數 | 標準值 |
|---|---|
| 額定電壓 | 0.6/1kV、10kV、35kV（常見為10kV及以下） |
| 導體長期工作溫度 | 聚氯乙烯（PVC）≤70℃，交聯聚乙烯（XLPE）≤90℃ |
| 短路溫度 | XLPE≤250℃，PVC≤160℃（持續時間≤5秒） |
| 彎曲半徑 | 單芯≥15倍外徑，多芯≥10倍外徑 |
| 敷設溫度 | 不低于-20℃，低于時需加熱處理 |
五、應用領域
城市電網改造：替代裸導線，減少短路和觸電風險。
郊區與農村：經濟性高，適應復雜地形。
林區與山區：鋼芯結構抗風雪、冰凍，自承式結構減少桿塔數量。
特殊環境：耐腐蝕地區（如沿海）采用鋁合金芯或防腐護套。
六、與地下電纜的區別
| 對比項 | 架空電纜 | 地下電纜 |
|---|---|---|
| 敷設方式 | 懸掛于桿塔或墻面 | 直埋、穿管或隧道敷設 |
| 絕緣材料 | XLPE、PVC（無護套或輕護套） | XLPE、PVC（含鎧裝層和護套） |
| 抗干擾能力 | 較弱（易受雷擊、樹枝影響） | 較強（屏蔽層設計） |
| 維護成本 | 低（無需開挖，檢查便捷） | 高（故障定位困難，施工復雜） |
| 適用場景 | 開闊區域、臨時線路 | 城市中心、地下管網密集區 |
七、注意事項
絕緣保護：避免機械損傷，端頭需密封防水。
跨距控制：大跨距需選用鋼芯或鋁合金芯結構。
溫度適應：極端天氣下需檢查絕緣層老化情況。
標準遵循：參考GB/T 12527（1kV及以下）、DL/T 746（高壓）等規范。
八、型號示例
| 型號 | 材料與結構 | 用途 |
|---|---|---|
| JKYJ | 銅芯交聯聚乙烯絕緣 | 10kV架空配電線路 |
| JKLYJ | 鋁芯交聯聚乙烯絕緣 | 低壓引戶線、跨區輸電 |
| JKLGYJ | 鋼芯鋁絞線交聯聚乙烯絕緣 | 大跨距山區線路 |
| JKRYJV | 軟銅芯交聯聚乙烯自承重三芯 | 高壓引下線、復雜地形 |
